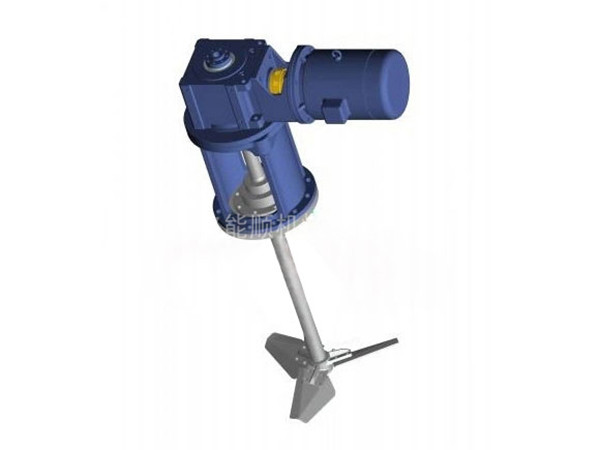

顶入式搅拌机
使用特点
顶入式搅拌机可采用高强度齿轮减速机、摆线针轮齿啮合、行星传动原理设计的减速机等，具有传动速比大、结构紧凑、运行平稳、低噪音、外型美观、传动效率高造价低、使用寿命长等特点，适用于中小功率、中小体积的低速搅拌作业。
产品用途
顶入式搅拌机应用于石油、化工、食品、制药、轻工、纺织、冶金、矿山、环保及污水处理等各种搅拌作业以及对药剂、污水，加药、中和反应，溶解的搅拌场合（PAC，PAM搅拌槽）。
搅拌轴连接
可采用刚性轴套连接或者铸铁联轴器。
搅拌桨划质
碳钢、碳钢衬玻璃钢、碳钢衬胶、碳钢衬塑、四氟乙烯、304不锈钢、316L不锈钢、2507/2205双相不锈钢、钛材（TA2）。
搅拌奖叶叶轮形式
平直叶、分散盘、螺旋桨式、斜叶桨式、三叶旋桨式、四片斜叶开启涡轮式等等。
技术参数
|
系列 |
转速（rpm） |
功率（kw） |
安装尺寸 |
|
A |
B |
n-∮z |
D |
D1 |
D2 |
S |
h |
|
DL1 |
150（4P） |
0.55 |
580 |
300 |
8-∮18 |
285 |
250 |
185 |
35 |
20 |
|
0.75 |
|
100（6P） |
0.55 |
|
0.75 |
|
DL2 |
150（4P） |
1.1 |
630 |
345 |
8-∮18 |
340 |
295 |
240 |
50 |
24 |
|
1.5 |
|
2.2 |
|
3 |
|
4 |
|
100（6P） |
1.1 |
|
1.5 |
|
2.2 |
|
DL3 |
150（4P） |
5.5 |
680 |
400 |
12-∮18 |
435 |
400 |
325 |
65 |
30 |
|
7.5 |
|
11 |
|
15 |
|
100（6P） |
3 |
|
4 |
|
5.5 |
|
7.5 |
|
DL4 |
150（4P） |
18.5 |
870 |
465 |
12-∮18 |
460 |
420 |
350 |
80 |
32 |
|
22 |
|
30 |
|
100（6P） |
11 |
|
15 |
|
18.5 |
|
DL5 |
150（4P） |
37 |
990 |
520 |
12-∮23 |
555 |
510 |
430 |
100 |
36 |
|
45 |
|
55 |
|
100（6P） |
22 |
|
30 |
|
37 |
备注：
1、电机减速机和尺寸根据用户的物料特性及实际情况来定。
2、表中数据只做参考用。
3、具体实际尺寸，请咨询技术生产部。
17768353368
